【導讀】變壓器作為電能轉換的核心設備，自1885年閉路磁芯變壓器發明以來，其基礎工作原理始終基于電磁感應定律——當交流電通過初級繞組時，在鐵芯中產生交變磁通量，進而在次級繞組中感應出電動勢。
非晶合金材料使空載損耗降低70%，平面變壓器厚度壓縮至2.65mm，集成變壓器IC將解決方案體積減少80%

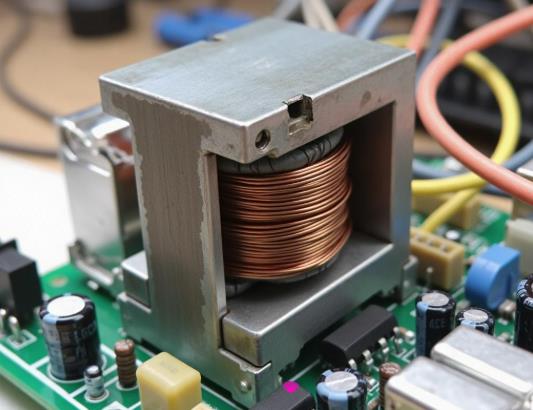

變壓器作為電能轉換的核心設備，自1885年閉路磁芯變壓器發明以來，其基礎工作原理始終基于電磁感應定律——當交流電通過初級繞組時，在鐵芯中產生交變磁通量，進而在次級繞組中感應出電動勢。核心公式揭示本質：
其中V為電壓，N為繞組匝數。而現代技術演進已從材料、結構、集成三個維度重構了傳統變壓器形態。
01 核心原理與技術演進
電磁感應雖是百年根基，但材料創新正推動能效邊界。非晶合金鐵芯變壓器空載損耗僅為硅鋼變壓器的20%，特別適用于光伏電站等輕負載場景7。而植物油絕緣介質以97%生物降解率解決環境污染難題，成為高海拔變電站新寵。
結構革命體現為平面變壓器崛起。通過印刷電路板疊層繞線取代傳統銅線繞組，平面變壓器實現：
●高度集成：厚度僅2.65mm，較傳統方案體積減小80%
●極致效率：轉換效率達99.7%，整機效率超95%
●超低EMI：優化磁屏蔽設計通過CISPR 32 B級認證無需額外濾波器
半導體集成開辟新路徑。德州儀器UCC12050將變壓器與DC/DC轉換器集成于單芯片，功率密度達傳統模塊的2倍，5kV隔離電壓滿足工業嚴苛環境。
02 分類圖譜與多維優勢
技術路線矩陣
能效與成本博弈
●環形vs開關電源：400W環形變壓器效率90-93%，溫升低，壽命超30年；同功率開關電源效率僅78-85%，依賴電解電容（壽命約2年）
●非晶合金經濟性：雖初始成本高，但5-7年節電收益可抵消價差，特別適合負載率<40% 場景
03 成本分析與選型要則
全生命周期成本模型
變壓器選型需平衡初始投入與長期運營成本，原材料占比超總成本60%：
●銅鋁替代：全鋁線圈1250kVA比全銅便宜30%，但空載損耗高1.8%，年電費多支出2.4萬元
●能效溢價：一級能效SCB13比二級SCB11貴3萬元，但年省電費3.65萬元，回本周期僅8個月
選型避坑三原則
1. 材質驗證：實測銅層厚度（國標≥2.5mm），拒絕1.8mm以下縮水版
2. 高頻器件匹配：POE電源選250kHz工作頻率變壓器，分布電容需<10pF以降低損耗
3. 熱管理設計：油浸式優先油循環散熱結構，平面變壓器需驗證PCB銅箔通流能力
SiC-MOSFET 成為高頻變壓器驅動首選。選型需滿足：
ID額定值取峰值電流2倍，如0.66A工況選4A級SiC-MOSFET。
04 頭部原廠競爭格局
全球變壓器市場呈現技術分層，國際巨頭壟斷高端，國內企業聚焦差異化突破。

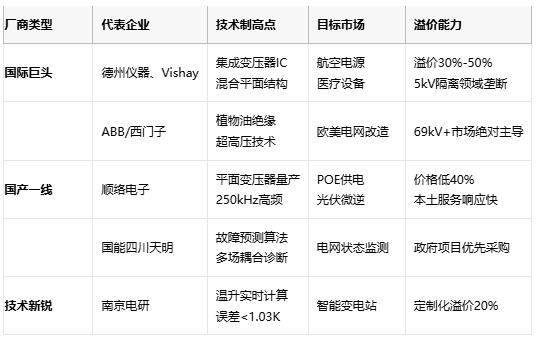

原廠競爭力矩陣
認證壁壘是國內企業出海關鍵障礙。歐美市場對中國品牌存在供應鏈安全顧慮，德國、法國市場準入需通過VDE/UTE認證，周期長達18個月2。
05 創新趨勢與場景突破
1. 固態革命
GaN/SiC器件 驅動固態變壓器（SST）商業化。英偉達數據中心采用SST直接將13.8kV交流電轉換為800V直流電，省去3-4級轉換，效率突破96%，體積縮小90%1。天風證券預測，2030年全球數據中心SST需求將達20GW，市場規模超100億元。
2. 智能診斷
●頻溫歸一化：福州大學團隊通過微分解譜分離油紙絕緣多弛豫過程，消除溫度對介電譜影響，使診斷準確率提升至98.7%
●溫升實時計算：華北電力大學開發降階算法，僅需3.4秒完成繞組溫度場重構，較傳統數值計算提速1000倍
3. 材料創新
非晶合金+植物絕緣油 組合成為高原變電站標配。國網青海項目驗證-40℃環境下，添加降凝劑的植物油絕緣系統可靠運行，生物降解率超97%。
山東半島50米水深的海上風電場中，日立能源69kV干式變壓器憑借環氧樹脂澆注繞組抵御鹽霧腐蝕；英偉達數據中心內，固態變壓器將電能轉換環節從機房移到電網接入端；青海2200米高海拔變電站，大豆油絕緣介質在-25℃環境中靜靜流淌——三條技術路線正并行重塑電力轉換的未來。
