在自動化設備與精密控制系統中，步進電機驅動器和BLDC電機驅動器如同兩位風格迥異的“動力指揮官”，分別以開環精準定位和閉環高效旋轉為核心優勢，塑造了不同的技術路線與應用版圖。

一、結構原理與控制邏輯的本質差異

1. 磁場驅動機制

●步進電機驅動器：

采用脈沖序列控制，將單圈運動分解為數百個微步（如200步/圈）。其核心原理是通過順序激勵定子繞組，產生離散的磁場跳躍，牽引轉子按固定角度旋轉。這種機制無需位置反饋即可實現開環定位，但需承受因丟步風險而設計的電流冗余，導致能效偏低（通常僅30%-50%）17。

●BLDC電機驅動器：

依賴連續旋轉磁場同步，通過霍爾傳感器或反電動勢（BEMF）檢測轉子位置，實時調整三相繞組的換向時序。例如無感方案需在電機啟動后通過BEMF過零點判斷位置，實現120°梯形波或180°正弦波換向，確保轉矩連續輸出18。

2. 控制復雜度與反饋需求

●步進驅動器可完全開環運行，僅需輸入脈沖和方向信號；

●BLDC驅動器必須閉環控制，需集成位置檢測（如霍爾、編碼器）和電流環反饋，以維持同步610。

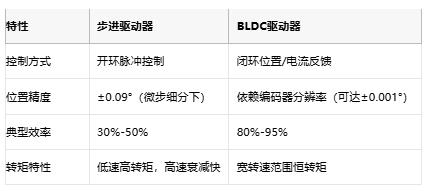

表1：步進與BLDC驅動器的核心特性對比

二、性能特性：精度、效率與動態響應的博弈

1. 精度與低速穩定性

●步進電機憑借高極對數（如200步/圈）實現微米級定位，在3D打印機和顯微鏡載物臺等場景中不可替代。但其低速易產生低頻振動，需通過微步細分算法緩解[citation:12]。

●BLDC電機在低速時需依賴FOC（磁場定向控制）抑制轉矩脈動，配合編碼器可實現0.1μm級光柵定位（如瑞薩RAA3064002方案），但成本顯著提升。

2. 能效與高速性能

●BLDC驅動器采用PWM調制與FOC算法，動態調節電流相位，減少銅損和鐵損，效率可達95%以上。例如CoolStep技術通過實時電流調節，降低電機溫升20℃。

●步進驅動器因持續滿電流供電，發熱量大，高速下轉矩急劇下降，限制其在高功率場景的應用。

3. 抗干擾與可靠性

●BLDC驅動器內置多重保護（OCP/OVP/OTP），應對負載突變；

●步進驅動器需額外設計數字隔離電路阻斷電壓沖擊（如深圳拓睿專利方案），提升壽命3倍以上。

三、應用場景的分野與融合趨勢

1. 步進驅動器的優勢領域

●低成本定位系統：桌面打印機送紙、自動售貨機貨架控制；

●微型設備：實驗室儀器調焦（如SGM42622YTQ芯片驅動），依賴小體積和開環簡易性39。

2. BLDC驅動器的統治場景

●高速動力系統：無人機電調（無感方波驅動）、電動汽車水泵；

●精密伺服：手術機器人關節（如Infineon IM564-X6D方案），結合編碼器實現0.001°精度。

3. 技術融合的新形態

●驅控一體化芯片：瑞薩RX24T MCU通過旋轉變壓器（RDC）同時支持步進與BLDC，減少外圍電路30%；

●FOC步進系統：將步進電機視為“極對數超多的PMSM”，采用伺服算法實現閉環扭矩控制，兼具高精度與低發熱（如Trinamic方案）。

四、設計挑戰與選型關鍵指標

1. 步進系統的核心痛點

●丟步風險：需預留50%扭矩裕量；

●振動噪聲：通過StealthChop?等正弦電流控制技術，將噪音降至25dB以下。

2. BLDC的技術門檻

●啟動難題：無感方案需開環強拉同步，再切換BEMF檢測；

●磁兼容設計：MRI環境需采用氣動驅動器或無磁編碼器（如T-Servo-ABS系統）。

選型決策樹：

●需開環、低成本、低轉速？ → 選擇步進驅動器；

●需高效率、高轉速、閉環穩速？ → 選擇BLDC驅動器；

●需精密定位且預算充足？ → 采用FOC步進或BLDC+編碼器方案。

結語：殊途同歸的智能化演進

步進與BLDC驅動器正從分立走向融合：步進系統通過FOC算法實現閉環伺服化，突破傳統效率瓶頸；BLDC驅動器借助集成預驅芯片（如英飛凌IM564）降低成本，滲透至家用設備領域。未來，隨著AI預測性維護與多電機協同總線（如EtherCAT）的普及，兩類驅動器將在“精度-能效-智能”三維坐標中持續逼近最優解，重塑工業動力的技術邊界。
