【導讀】水泥電阻是一種以陶瓷或石英管為外殼、內部填充由水泥基復合材料（含導電粉末如碳粉或金屬氧化物）制成的固定電阻器。其核心結構包括電阻體、引線及耐熱外殼，通過特殊封裝工藝實現高功率承載能力，適用于大電流、高負荷場景。
一、水泥電阻的定義與原理
定義

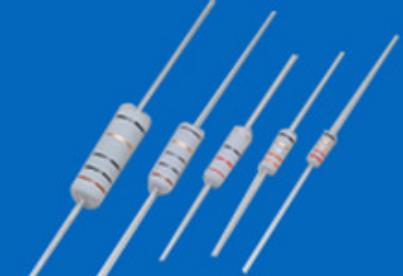

水泥電阻是一種以陶瓷或石英管為外殼、內部填充由水泥基復合材料（含導電粉末如碳粉或金屬氧化物）制成的固定電阻器。其核心結構包括電阻體、引線及耐熱外殼，通過特殊封裝工藝實現高功率承載能力，適用于大電流、高負荷場景。
工作原理
電流流經水泥電阻時，導電粉末在水泥基質中形成電阻通路，通過顆粒間的接觸電阻產生熱效應，電能轉化為熱能。外殼的陶瓷或石英材料具有優異的導熱性，可將熱量快速散發至環境，從而保持電阻穩定工作。功率承載能力由電阻體材料、尺寸及散熱設計共同決定。
二、水泥電阻的優勢與局限性
優勢
1. 高功率密度：可承受數十瓦至數百瓦功率，適用于電機啟動、電源濾波等高負載場景。
2. 耐高溫：工作溫度可達300°C，外殼材料耐熱性優異。
3. 抗震抗沖擊：封裝結構穩固，適應工業振動環境。
4. 低成本：制造工藝簡單，材料成本低廉，經濟性顯著。
5. 長壽命：電阻值穩定性高，使用壽命可達數十年。
局限性
● 體積與重量：因散熱需求，尺寸較大，難以滿足小型化設備要求。
● 精度不足：阻值誤差通常為±5%~10%，不適用于高精度電路。
● 環境敏感性：長期暴露于潮濕或腐蝕性氣體會影響性能。
三、應用場景
水泥電阻廣泛應用于以下領域：
1. 工業電力系統：電機啟動限流、發電機負載匹配、變頻器能量吸收。
2. 消費電子：電視機、空調等家電的電源保護電路。
3. 新能源設備：光伏逆變器、風電變流器的過載保護。
4. 焊接與加熱設備：電阻焊機電流控制、電爐功率調節。
5. 汽車電子：車載充電機、電池管理系統的電流限制。
四、成本與選型要則
成本分析
水泥電阻成本主要由材料（陶瓷、金屬電極、導電粉末）和封裝工藝決定。其單件成本通常為薄膜電阻的1/3~1/2，適合批量采購。例如，10W水泥電阻單價約0.5~1元，而同功率薄膜電阻可能達2~5元。
選型關鍵參數
1. 功率等級：需預留20%~30%余量，避免長期滿載導致溫升過高。
2. 溫度系數：選擇低溫度系數（如±200ppm/°C）以提升穩定性。
3. 封裝設計：
● 高溫環境：優先陶瓷外殼封裝，增強散熱。
● 潮濕環境：采用密封防潮設計（如環氧樹脂涂層）。
4. 阻值范圍：常見阻值為1Ω~100kΩ，需根據電路需求匹配。
五、頭部原廠品牌對比

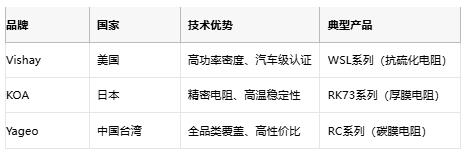

國際品牌

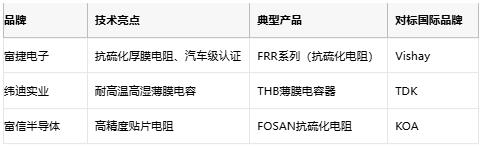

國內品牌
選型建議
● 成本敏感場景：優先選擇國產廠商（如富捷電子），成本較國際品牌低30%~50%58。
● 高可靠性需求：選用Vishay、KOA等國際品牌，通過AEC-Q200等車規認證8。
● 定制化需求：富信半導體等國內廠商提供快速響應與靈活封裝方案58。
六、總結
水泥電阻憑借其高功率、低成本及環境適應性，在工業與消費電子領域占據不可替代地位。選型時需綜合功率、環境、成本三要素，國產廠商在性價比與定制化服務上表現突出，而國際品牌則在高精度與車規領域更具優勢。未來，隨著新能源與智能化設備的發展，水泥電阻將向更高功率密度、更小體積方向演進，國產替代進程有望加速。
