電磁拓?fù)涞娜N路徑:自耦、隔離與脈沖變壓器核心技術解密

發布時間:2025-08-08 責任編輯:lina

【導讀】變壓器作為電能轉換與信號傳遞的核心元件,其不同拓?fù)浣Y(jié)構決定了迥異的應用場景。在電力傳輸、設備安全和信號處理領域,自耦變壓器、隔離變壓器和脈沖變壓器憑借各自獨特的設計哲學,成為現代電力電子系統中不可或缺的三大基礎元件。這三類變壓器雖共享電磁感應原理,卻在結構設計、性能參數和應用領域展現出根本性差異。


變壓器作為電能轉換與信號傳遞的核心元件,其不同拓?fù)浣Y(jié)構決定了迥異的應用場景。在電力傳輸、設備安全和信號處理領域,自耦變壓器、隔離變壓器和脈沖變壓器憑借各自獨特的設計哲學,成為現代電力電子系統中不可或缺的三大基礎元件。這三類變壓器雖共享電磁感應原理,卻在結構設計、性能參數和應用領域展現出根本性差異。


電磁拓?fù)涞娜N路徑:自耦、隔離與脈沖變壓器核心技術解密


1 變壓器基礎與功能分化


所有變壓器均建立在法拉第電磁感應定律之上,通過交變磁場實現能量傳遞。但當這一基本原理與不同工程目標結合時,便衍生出結構迥異的解決方案。自耦變壓器采用單繞組設計,通過共用線圈實現電壓變換,在相近電壓等級傳輸中實現了材料節約和效率提升;隔離變壓器堅持雙繞組物理隔離,在輸入與輸出間構筑電氣絕緣屏障;脈沖變壓器則專注于瞬態響應特性,為高速脈沖信號提供傳輸通道與電壓轉換功能。這種功能分化直接塑造了三類變壓器完全不同的技術形態和應用版圖。


2 原理與設計差異


2.1 自耦變壓器:電磁耦合的唯一路徑


自耦變壓器僅有一個繞組結構,其核心設計特征在于初級與次級共享部分線圈。在降壓應用中,輸入電壓接入整個繞組(匝數N1),而輸出電壓則從繞組的一部分(匝數N2)引出。其電壓變換遵循基本關系:V2/V1 = N2/N1。由于能量傳遞同時通過直接傳導和電磁感應兩種路徑實現,當輸入輸出電壓接近時(變比在0.5-2范圍內),其優勢尤為突出。


結構特點決定了自耦變壓器擁有多重優勢:


●材料節?。号c同容量雙繞組變壓器相比,銅線用量減少達30%-50%,硅鋼片用量減少20%-40%

●效率提升:典型額定負載下效率可達98%-99.5%,比隔離變壓器高2%-5%

●體積緊湊:同等容量下體積僅為隔離變壓器的60%-70%,500kVA自耦變壓器重量比隔離式輕約35%


然而,電氣非隔離特性也帶來應用限制:無法提供安全隔離保護,且會使電力系統短路電流增加,導致繼電保護設計復雜化。因此禁止用于行燈變壓器等安全敏感場合。


2.2 隔離變壓器:電氣隔離的剛性需求


隔離變壓器采用完全獨立的初級和次級繞組,繞組之間通過絕緣材料隔離,最小絕緣強度通常要求3kV以上。其核心價值在于建立了輸入與輸出間的電氣隔離屏障,切斷了兩側電路間的直接導電通路。


技術實現上包含多重保障:


●雙重絕緣系統:繞組間采用聚酯薄膜或Nomex紙復合絕緣,層間耐壓達6kV以上

●靜電屏蔽層:特殊設計的法拉第屏蔽層置于初、次級間,有效抑制共模干擾

●高絕緣材料:H級絕緣系統采用耐溫180℃的聚酰亞胺材料,確保長期可靠性


安全特性體現在:當人體接觸次級單極時,因未形成回路不會觸電。380V隔離變壓器次級任一線與地電位差趨近于零,特別適合潮濕環境設備維修13?,F(xiàn)代隔離變壓器效率可達95%-98%,三相SG系列產品空載損耗可控制在0.3%額定容量以?xún)?nèi)。


2.3 脈沖變壓器:瞬態響應的專業選手


脈沖變壓器專為納秒至微秒級脈沖信號傳輸而優化,其核心使命是在提供電氣隔離的同時,保持脈沖波形完整性。與處理連續交流電的常規變壓器不同,它必須應對瞬時高幅值信號和快速磁通變化。


關鍵技術突破點包括:


●磁芯革新:鐵氧體(PC40/PC95)或納米晶材料使工作頻率擴展至MHz級,飽和磁通密度達0.4T以上

●繞組工藝:分段繞組或利茲線結構降低分布電容(可<5pF)和漏感(<2μH),確保脈沖上升時間<50ns

●絕緣技術:層間聚酰亞胺薄膜耐壓強度>100V/μm,可承受數千伏脈沖電壓


在開關電源中,它可將5V/100kHz PWM信號轉換為15V驅動脈沖,同時實現控制電路與功率MOSFET的隔離4。其獨特價值在于解決了高速脈沖傳輸與電氣隔離的矛盾需求。

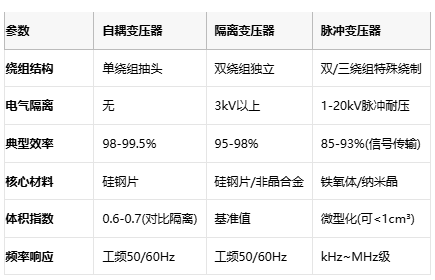

表:三類變壓器核心設計參數對比


電磁拓?fù)涞娜N路徑:自耦、隔離與脈沖變壓器核心技術解密


3 核心參數與應用對比


3.1 性能參數差異


電壓適應能力呈現明顯分化:自耦變壓器適用于電壓變化范圍有限的場合,典型變比范圍0.5-2;隔離變壓器支持寬范圍變比(0.1-10),SG-40KVA型號可定制任意輸入輸出電壓組合;脈沖變壓器則專注于電壓轉換精度而非變比范圍,其匝數比精度要求±1%以?xún)?nèi)。


頻率響應特性方面,自耦和隔離變壓器專攻工頻(50/60Hz)應用;脈沖變壓器則覆蓋千赫至兆赫范圍,磁芯采用高頻鐵氧體材料,工作頻率可達100kHz-1MHz。


效率與損耗對比顯著:自耦變壓器因材料節省和損耗降低,效率可達98%-99.5%;隔離變壓器因附加損耗,效率約95%-98%;脈沖變壓器以信號保真度優先,效率通常為85%-93%,在雷達系統高壓脈沖發生器中甚至更低810。


3.2 典型應用場景

自耦變壓器的主戰場:大功率異步電動機降壓?jiǎn)?dòng)(10kW以上)、電壓相近的電網互聯(110kV/220kV系統間)、交流調壓設備。18脈沖自耦變壓整流器在航空電源系統中表現突出:400Hz輸入時THD可降至6.9%,整機效率達98%


隔離變壓器的安全陣地:醫療設備供電(防微電擊)、維修電源(特別是潮濕環境)、精密儀器電源凈化。在380V配電系統中,△/Yo接法可消除三次諧波;Yo/△結構則能解決負載不平衡問題。地鐵隧道等潮濕環境強制使用隔離變壓器作為動力電源隔離屏障。


脈沖變壓器的信號領域:


●開關電源MOSFET/IGBT驅動隔離

●醫療設備(除顫儀、X光機)中千伏級脈沖傳輸

●雷達調制器脈沖成形

●工業控制系統數字信號隔離

●以太網通信信號隔離


在IGBT驅動電路中,脈沖變壓器可在100ns內傳遞15V門極驅動信號,同時耐受1500V以上的電位差。


表:三類變壓器的典型應用領域及代表性參數


電磁拓?fù)涞娜N路徑:自耦、隔離與脈沖變壓器核心技術解密


4 選型決策要點


4.1 電氣需求與安全考量


電壓變換需求是首要決策因素:當輸入輸出電壓接近且不需要隔離時,自耦變壓器在成本和效率上具有壓倒性?xún)?yōu)勢;當需要安全隔離或大幅變比時,隔離變壓器成為必然選擇。在潮濕環境(如船舶、隧道)或醫療場所,隔離變壓器的安全隔離功能不可或缺。


功率等級同樣影響選擇:自耦變壓器在大功率傳輸(>500kVA)中優勢明顯,尤其是電壓比接近1:1時;而低于1kVA的小功率場合,隔離或脈沖變壓器更適用。三相40kVA隔離變壓器在工業設備中廣泛應用,其空載損耗可控制在150W以?xún)?nèi)。


4.2 信號特性與響應需求

對脈沖信號處理場景,必須評估:


●脈沖特性:上升時間(需<100ns選脈沖變壓器)、脈寬(微秒級或毫秒級)

●頻率響應:工作頻率>10kHz時常規變壓器無法勝任

●波形保真度:要求過沖<5%時需特殊磁芯設計


在雷達調制器中,脈沖變壓器需在1μs內傳遞10kV高壓脈沖,上升時間要求<100ns,此時納米晶磁芯成為關鍵選擇。


4.3 環境適應性設計

極端環境下需特殊設計:


●高溫環境(>200℃)選用Fe-Cr-Al合金繞組+H級絕緣系統

●潮濕環境采用真空浸漬+硅膠封裝

●腐蝕環境需不銹鋼外殼+環氧樹脂灌封


SG系列隔離變壓器通過VPI真空壓力浸漬工藝,可在-35℃至+45℃環境溫度下穩定運行,適應95%相對濕度。自耦變壓器在低溫環境需特殊潤滑劑防止觸點凍結,而脈沖變壓器在高溫下需考慮磁芯居里溫度點。


5 技術演進方向


5.1 自耦變壓器:智能化與大功率


新一代自耦變壓器聚焦于智能化調壓與結構創新。電子式有載調壓系統取代機械觸點,實現無弧切換。共鐵心恒變磁通結構突破傳統設計限制,在220kV/110kV聯絡變壓器中,可降低空載損耗15%,減輕重量20%6。在電力電子領域,18脈沖自耦變壓整流器通過不對稱設計,實現輸入電流THD<7%,同時變壓器容量?jī)H為輸出功率的18.34%。


5.2 隔離變壓器:集成安全與多功能


現代隔離變壓器向多重安全保護集成發展。溫度實時監控(PT100傳感器)、電弧光保護(光纖傳感)、絕緣在線監測等功能成為高端標配。SG系列集成過流保護可承受2倍額定電流1分鐘,且能長期無人值守運行。在新能源領域,隔離變壓器與光伏逆變器、儲能變流器集成設計,提供直流分量抑制和故障電流快速切斷功能。


5.3 脈沖變壓器:高頻與集成突破


脈沖變壓器技術革命圍繞高頻化與集成化展開。LTCC(低溫共燒陶瓷)技術實現MHz級微型脈沖變壓器,尺寸僅3×3mm2。新型磁芯材料如非晶帶材(1MHz下?lián)p耗<100mW/cm3)和碳基復合材料(飽和磁通密度>1T)突破傳統限制。在電源模塊中,平面變壓器與IC驅動電路集成封裝,大幅提升功率密度。

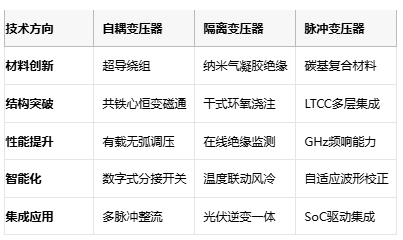

表:三類變壓器技術演進趨勢對比


電磁拓?fù)涞娜N路徑:自耦、隔離與脈沖變壓器核心技術解密


6 總結


自耦變壓器、隔離變壓器與脈沖變壓器代表了電磁能量轉換技術的三個重要分支。自耦拓?fù)湟越?jīng)濟性和高效率見長,在大功率電壓相近的傳輸中不可替代;隔離結構提供生命安全保障和純凈電源環境,是電氣安全的最后防線;脈沖專家則專注于瞬態信號的精確傳遞,支撐著現代電力電子技術的核心控制。


隨著技術融合趨勢加速,三類變壓器邊界逐漸模糊——自耦變壓器集成屏蔽層提升EMC性能;隔離變壓器引入平面磁芯技術提高頻響;脈沖變壓器借鑒納米晶材料提升功率容量。這種交叉創新將持續拓展變壓器的應用疆界,在新能源、物聯網、人工智能等新興領域發揮更關鍵的作用。理解三類變壓器的本質差異與核心價值,是電氣系統優化設計與安全運行的基石。
