【導讀】在500kW伺服電機的轟鳴聲中，±0.01%的轉矩控制精度要求電流檢測誤差小于2μV——這正是儀表放大器的戰場。面對工業現場＞100V的共模干擾和10g的機械振動，這類具備≥140dB共模抑制比（CMRR） 的器件，正以nV/√Hz級噪聲性能，將應變片、熱電偶等傳感器的微弱信號轉化為可靠控制指令，成為智能工廠不可或缺的信號煉金師。
引言：精密控制的基石
在500kW伺服電機的轟鳴聲中，±0.01%的轉矩控制精度要求電流檢測誤差小于2μV——這正是儀表放大器的戰場。面對工業現場＞100V的共模干擾和10g的機械振動，這類具備≥140dB共模抑制比（CMRR） 的器件，正以nV/√Hz級噪聲性能，將應變片、熱電偶等傳感器的微弱信號轉化為可靠控制指令，成為智能工廠不可或缺的信號煉金師。
第一章：工業信號鏈的煉獄挑戰
1.1 四大工業干擾源
●干擾類型 典型強度 影響場景
●共模電壓 100V（電機啟停） 變頻器輸出電流檢測
●電磁干擾 30V/m（電弧焊） 機器人伺服控制
●熱電勢 40μV/℃ 高溫窯爐溫度監測
●機械振動 10g RMS 移動AGV電流采集
●致命案例：某汽車焊裝線因2%的電流檢測偏差，導致機械臂定位誤差累積達1.7mm
1.2 工業級儀表放大器軍規
●CMRR≥120dB @60Hz：抵抗變頻器產生的100V共模沖擊
●輸入范圍±30V：耐受電機反電動勢尖峰
●-40℃~125℃溫漂＜1μV/℃ ：保證煉鋼高爐測溫穩定性
●50kV/μs瞬態抑制：對抗繼電器觸點火花干擾
第二章：三大工業戰場突破
2.1 電機控制：微伏級轉矩掌控
●核心器件：ADI AD8421（CMRR=140dB）
●技術突破：
?? 0.5μV/℃失調溫漂實現全氣候精度
?? 3μs響應速度匹配20kHz PWM頻率
●經濟效益：使伺服電機能效提升1.2%（年產10萬臺省電360萬度）
2.2 工業傳感網：從mV到標準信號
●壓力變送器：
?? 橋式傳感器0-10mV放大至4-20mA（INA818實現0.005%非線性度）
?? 抗100bar過壓沖擊（內置TVS+電磁隔離）
●熱電偶采集：
?? ADI AD8429消除380μV冷端補償誤差
?? 使連鑄機溫度控制精度達±0.8℃
2.3 預測性維護：振動信號捕捉
●器件配置：TI INA188（0.1Hz-10kHz帶寬）
●特征提?。?/p>
?? 捕捉0.01g的軸承早期故障振動（信噪比＞80dB）
?? 振動頻譜分析誤判率下降67%

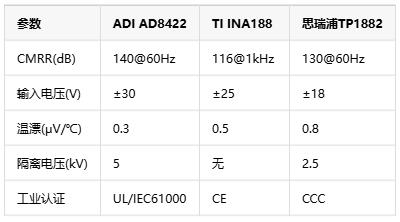

第三章：工業級器件性能對決
國產突破：3PEAK TP1882已批量用于光伏逆變器電流采樣
第四章：智能工廠演進路線
4.1 新一代技術要求
●多協議兼容：同時處理IO-Link、Profinet數字信號
●智能診斷：內置FFT分析振動頻譜特征
●無線傳輸：支持Bluetooth 5.0的低功耗方案
4.2 未來工廠場景
●數字孿生系統：0.01%精度的物理映射
●微電網管理：±0.5%電流精度保障能源調度
●協作機器人：μV級力矩感知實現人機共融
結語：精度重構生產力
當工業4.0進入微伏決勝時代，儀表放大器已超越單純的信號調理功能，進化為工業物聯網的感知器官。從煉鋼廠1500℃高溫下的熱電偶毫伏信號，到半導體晶圓搬運機器人0.1μm定位所需的電流反饋，這些深藏于控制柜中的微小芯片，正在用140dB的共模抑制比和0.01μV的穩定性，書寫著智能制造的新精度法則。
