【導讀】三碳膜電阻（Carbon Film Resistor）是通過在陶瓷基體上沉積碳膜層制成的固定電阻器，其核心結構包括陶瓷基體（高溫?zé)Y(jié)氧化鋁）、碳膜層（碳氫化合物高溫裂解沉積）、金屬引腳及保護涂層。電阻值通過碳膜厚度和沉積工藝精確調控，典型阻值范圍為1Ω至10MΩ，功率覆蓋0.125W至5W。
一、定義與工作原理
1.1 技術定義
碳膜電阻（Carbon Film Resistor）是通過在陶瓷基體上沉積碳膜層制成的固定電阻器，其核心結構包括陶瓷基體（高溫?zé)Y(jié)氧化鋁）、碳膜層（碳氫化合物高溫裂解沉積）、金屬引腳及保護涂層。電阻值通過碳膜厚度和沉積工藝精確調控，典型阻值范圍為1Ω至10MΩ，功率覆蓋0.125W至5W。
1.2 物理原理
碳膜電阻通過碳材料的電阻特性限制電流，實現分壓、限流、阻抗匹配等功能。其電流-電壓關系遵循歐姆定律，碳膜層中的碳原子排列形成導電網絡，通過調整薄膜厚度（0.1-1μm）改變電阻值。
二、核心優勢與技術指標

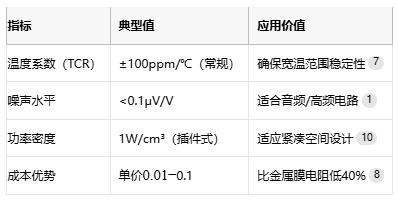

2.1 性能優勢
2.2 技術極限
● 精度限制：常規產品公差±5%，高端型號可達±0.1%
● 高頻衰減：>100MHz時寄生電容影響顯著
三、應用場景與市場分布
3.1 典型應用領域
1. 消費電子：電視機主板分壓（占國內用量35%）、手機快充限流8
2. 工業控制：電機驅動器電流檢測（精度要求±5%）
3. 醫療設備：心電圖機信號調理（需通過ISO 13485認證）
4.汽車電子：ECU模塊過壓保護（車規級AEC-Q200認證）
3.2 區域市場格局
● 華東地區：占中國產量62%，聚焦消費電子
● 華南地區：汽車電子應用增速達18%，領跑全國
四、成本模型與選型策略

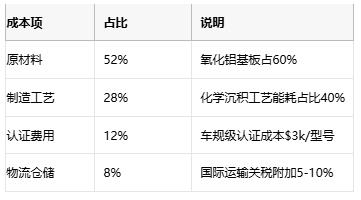

4.1 成本構成分析（以1/4W插件電阻為例）
4.2 選型三維模型
1. 技術維度
● 精度匹配：醫療設備需±1%級，工業控制可選±5%
● 功率降額：70℃環境需保留50%余量
2. 成本維度
● 批量采購：10k pcs以上單價降幅20%
● 全生命周期成本：含散熱器增加$0.2/unit
3. 供應安全
● 國際交期：12-16周 vs 國內4-8周
五、全球頭部廠商競爭力圖譜
5.1 國際原廠技術矩陣

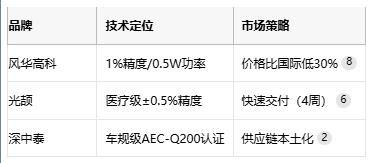

5.2 國內廠商突破路徑
技術差距：國內在1%精度以下市場占有率僅12%，300V以上耐壓產品依賴進口
六、未來技術演進方向
1. 材料革新：石墨烯復合碳膜研發（功率密度提升至3W/cm3）
2. 智能化集成：內置溫度傳感器（±1℃監測精度）
3. 綠色制造：無鉛化工藝覆蓋率2027年達95%
結語
碳膜電阻作為基礎電子元件的核心品類，其技術演進與成本控制直接關系到消費電子、汽車等萬億級市場的競爭力。國際廠商憑借材料與工藝優勢主導高端市場，而國內企業通過快速響應與成本優化實現中低端領域替代。工程師在選型時需綜合考量精度、環境耐受性及供應鏈韌性，方能在性能與成本間實現最優平衡。預計至2027年，國內1%精度碳膜電阻自給率將突破50%，開啟國產替代新階段。
