【導讀】薄膜電容的質量直接影響電子設備的可靠性和性能。然而，由于其技術復雜性和應用場景的多樣性，判斷其質量需要結合多維度分析。本文將從性能參數測試、外觀檢查、可靠性驗證、廠商資質評估四個層面，提供一套系統化的質量評估方法。
薄膜電容的質量直接影響電子設備的可靠性和性能。然而，由于其技術復雜性和應用場景的多樣性，判斷其質量需要結合多維度分析。本文將從性能參數測試、外觀檢查、可靠性驗證、廠商資質評估四個層面，提供一套系統化的質量評估方法。
一、性能參數測試：關鍵指標的量化分析
薄膜電容的核心質量可通過以下參數的實測結果直接體現：
1. 容量（C）與容差
● 測試方法：使用LCR表（如Keysight E4980A）在指定頻率（如1kHz）下測量實際容量。
● 質量判斷：
● 實測容量與標稱值的偏差應在容差范圍內（常見容差為±5%、±10%）。
若容量偏差超過標稱值，可能因介質老化或生產工藝問題導致。
2. 耐壓（Vr）與絕緣電阻
● 測試方法：
● 耐壓測試：施加1.5倍額定電壓（如400V電容施加600V），持續60秒，觀察是否擊穿。
● 絕緣電阻：使用兆歐表（如Fluke 1507）測試，典型值應＞10GΩ（1分鐘@25°C）。
● 質量判斷：
● 耐壓測試通過且絕緣電阻高，說明介質材料無缺陷。
3. 等效串聯電阻（ESR）與介質損耗（tanδ）
● 測試方法：使用LCR表測量ESR和tanδ（頻率范圍覆蓋實際工作頻段）。
● 質量判斷：
● 高頻應用（如開關電源）需ESR＜10mΩ，tanδ＜0.1%。
● 若ESR過高，可能導致電容發熱甚至失效。
4. 溫度特性
● 測試方法：高低溫箱（如ESPEC PL-3）中測試容量隨溫度的變化率。
● 質量判斷：
● 聚丙烯（PP）電容溫度系數約為-200ppm/°C，若實測波動超出范圍，可能介質不均勻。

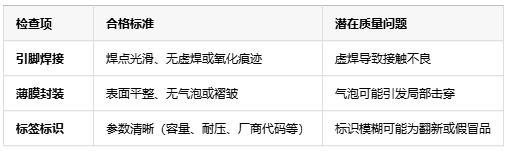

二、外觀與結構檢查：工藝缺陷的直觀識別
薄膜電容的制造工藝缺陷可通過以下外觀檢查發現：
三、可靠性驗證：極端環境下的壽命評估
高質量薄膜電容需通過以下可靠性測試：
1. 高溫高濕測試
● 條件：85°C/85%RH，持續1000小時。
● 質量判斷：容量變化＜5%，絕緣電阻無顯著下降。
2. 溫度循環測試
● 條件：-55°C到+125°C，循環100次。
● 質量判斷：無開裂或容量漂移。
3. 壽命測試
● 條件：額定電壓+最高工作溫度（如105°C），持續2000小時。
● 質量判斷：容量衰減＜10%，ESR增幅＜20%。
四、廠商資質與品牌對比：供應鏈風險的規避
選擇優質薄膜電容需綜合評估廠商的技術實力與品控能力：

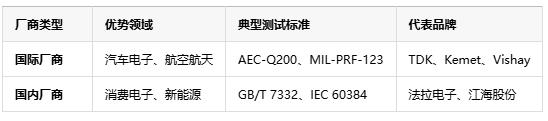

國際廠商 vs. 國內廠商質量對比
廠商評估要點：
1. 認證資質：是否通過IATF 16949（汽車）、ISO 9001（通用）等認證。
2. 測試報告：要求提供第三方測試報告（如UL、TüV）。
3.歷史案例：在同類應用場景（如光伏逆變器）中的實際失效率數據。
五、實際應用中的快速判斷技巧
1.聽聲音：劣質電容在高壓下可能發出“嘶嘶”聲（局部放電導致）。
2.測溫升：工作狀態下表面溫度異常升高（ESR過高或散熱不良）。
3.對比批次：同一批次電容參數離散性應＜3%，否則工藝不穩定。
結語
薄膜電容的質量評估需結合實測數據、工藝檢查、可靠性驗證和廠商背調。對于高可靠性場景（如汽車電子），建議優先選擇通過AEC-Q200認證的國際品牌；而在成本敏感型應用（如消費電子），可選用國內頭部廠商的合規產品。通過系統化的質量管控，可最大程度降低因電容失效導致的系統風險。
