聚合物電容全景解析:從納米結構到千億市場的國產突圍戰

發布時間:2025-07-07 責任編輯:lina

【導讀】聚合物電容以導電聚合物或高分子材料作為電解質核心,通過精密結構設計實現電荷高效存儲與釋放。其核心構造包含四大關鍵層:金屬陽極(鋁箔或鉭燒結體)、介質氧化層(Al?O?或Ta?O?)、導電聚合物陰極(如PEDOT)、以及外部封裝材料。當電壓施加時,陽極形成納米級介質層(厚度僅0.5-1nm),配合高導電聚合物陰極,實現遠優于傳統電解電容的低ESR(最低0.05Ω)與高頻響應能力(支持GHz級濾波)。


聚合物電容以導電聚合物或高分子材料作為電解質核心,通過精密結構設計實現電荷高效存儲與釋放。其核心構造包含四大關鍵層:金屬陽極(鋁箔或鉭燒結體)、介質氧化層(Al?O?或Ta?O?)、導電聚合物陰極(如PEDOT)、以及外部封裝材料。當電壓施加時,陽極形成納米級介質層(厚度僅0.5-1nm),配合高導電聚合物陰極,實現遠優于傳統電解電容的低ESR(最低0.05Ω)與高頻響應能力(支持GHz級濾波)。


聚合物電容全景解析:從納米結構到千億市場的國產突圍戰


一、四大核心優勢:數據背后的技術壁壘


1. 高頻低損耗

聚合物陰極電導率高達100-1000 S/cm(傳統電解液僅0.01 S/cm),使ESR降至傳統電容的1/5-1/10。以Vishay T55系列為例,其100kHz下ESR僅25mΩ,紋波電流承載能力達2.28A,大幅提升服務器電源轉換效率36。


2. 極端溫度適應性

固態電解質消除電解液揮發風險,工作溫度橫跨-55℃至+125℃。KEMET T598系列通過AEC-Q200認證,在150℃高溫下壽命超5000小時,成為引擎控制單元標配410。


3. 微型化與高密度

疊層工藝實現0402封裝(1mm3)容量達22μF,體積較鋁電解電容縮小50%。Murata超薄型號厚度僅0.8mm,支撐TWS耳機充電倉微型化設計41。


4. 安全與長壽命

聚合物陰極無氧特性徹底規避MnO?電容的“燃燒失效”風險。軍規測試顯示,AVX聚合物鉭電容MTBF(平均無故障時間)超100萬小時(等效114年)。


二、應用場景深度適配:從AI服務器到植入醫療


●AI算力爆發:英偉達GB200采用Vishay vPolyTan電容陣列,瞬時提供50A電流保障GPU穩定運行,2025年訂單已陷供不應求。

●新能源汽車:比亞迪OBC模塊選用TDK CGA系列,耐壓達80%額定值,支持20kHz快充切換,溫升降低40%。

●醫療植入設備:心臟起搏器采用22μF/4V聚合物鉭電容,漏電流<0.5μA,待機功耗控制實現10年續航。

●光伏逆變器:華為智能光伏方案搭配江海股份非晶合金電容,抗直流偏置能力提升2倍,MPPT響應時間縮短至0.2秒。


三、成本與選型要?jiǎng)t:參數關聯與降本路徑

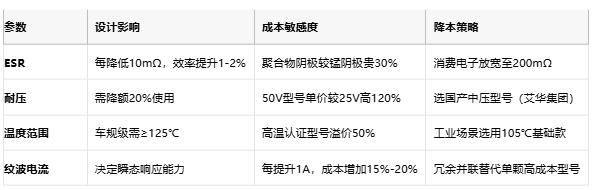

核心參數成本敏感度分析


聚合物電容全景解析:從納米結構到千億市場的國產突圍戰


四、頭部原廠全維度對比:性能、成本與供應韌性

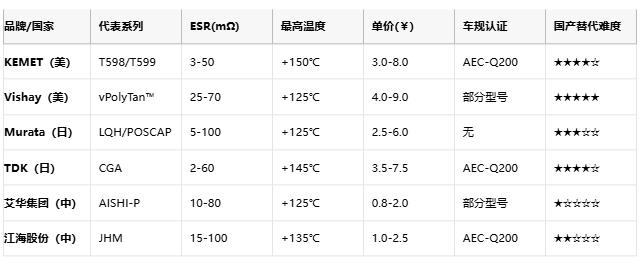

國際與國內品牌技術商業化能力矩陣


聚合物電容全景解析:從納米結構到千億市場的國產突圍戰


數據來源:行業報告(2025),單價為1k pcs報價;國產替代難度星級越高代表技術壁壘越強。


供應鏈風險警示:

●進口交期長達8-14周,缺貨期價格漲幅超50%(如Vishay vPolyTan);

●國產交期2-4周,但車規認證覆蓋率不足15%(2025年目標30%)。


五、選型策略:場景化決策樹


1. 超可靠場景(軍工/醫療)

方案:Vishay vPolyTan或AVX TCO系列,漏電流<0.01CV,耐沖擊≥50000g

成本:容忍單價¥8.0+,規避國產替代(失效率差距達10倍)


2. 高性能計算(AI服務器/5G基站)

方案:KEMET T598并聯TDK MLCC,ESR<30mΩ,支持50A瞬態電流

降本:非核心電路用風華高科FHC系列,BOM成本降25%


3. 成本敏感型(家電/消費電子)

方案:艾華集團AISHI-P系列,單價≤¥1.0,DCR放寬至200mΩ

補償設計:電壓降額50%+冗余并聯,保障系統可靠性。


結語:材料革命與國產化競速


聚合物電容的競爭已從基礎性能升級為高溫耐受性(>150℃)、車規級可靠性(0.1ppm失效率)及材料自主可控的三維戰場。國產廠商雖在消費電子領域占據全球產能65%,但高端市場仍被KEMET、Vishay以專利壁壘(聚合物合成工藝)和認證體系(AEC-Q200)壟斷。破局需聚焦三大攻堅:納米鉭粉提純(純度>99.99%)、MXene復合陰極開發(電導率提升至2.32×10? S/m)、車規認證全流程覆蓋——這將是中國被動元件產業從“量變”到“質變”的關鍵一躍。
